您當前的位置：首頁 -> 產品中心

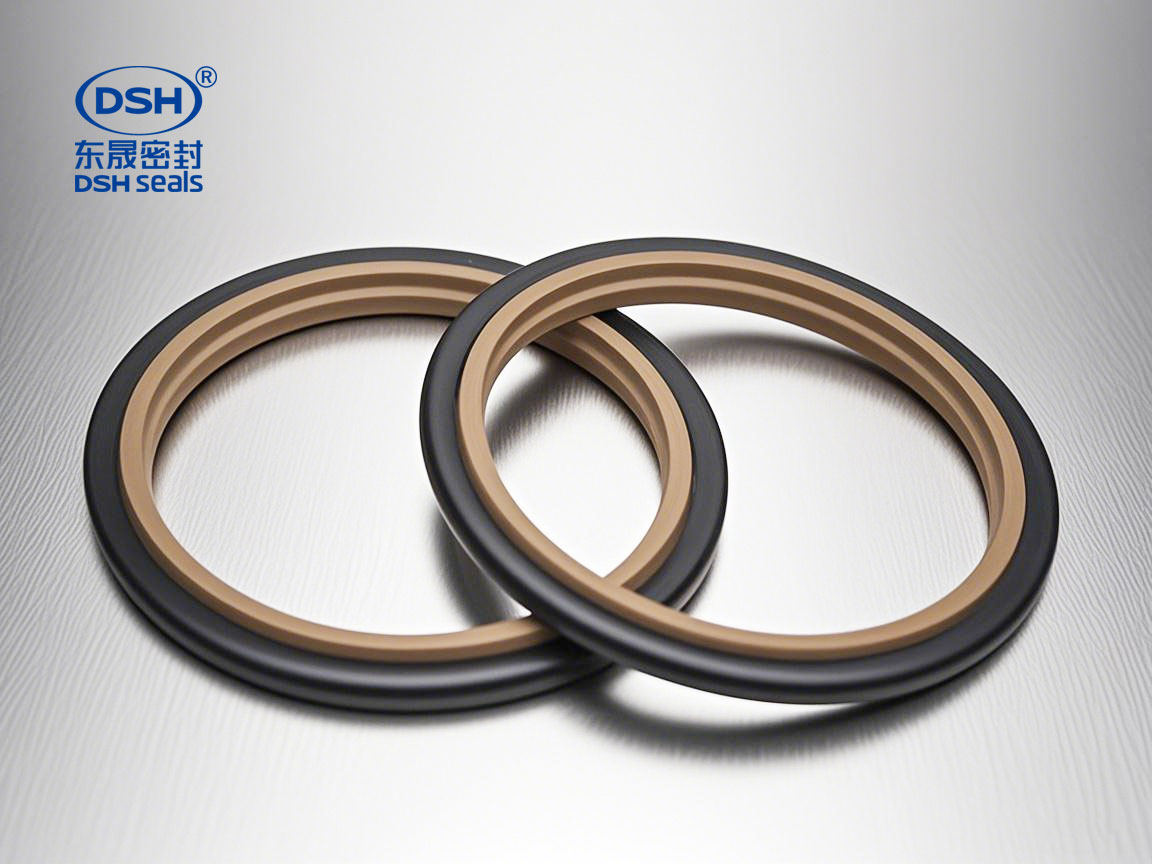

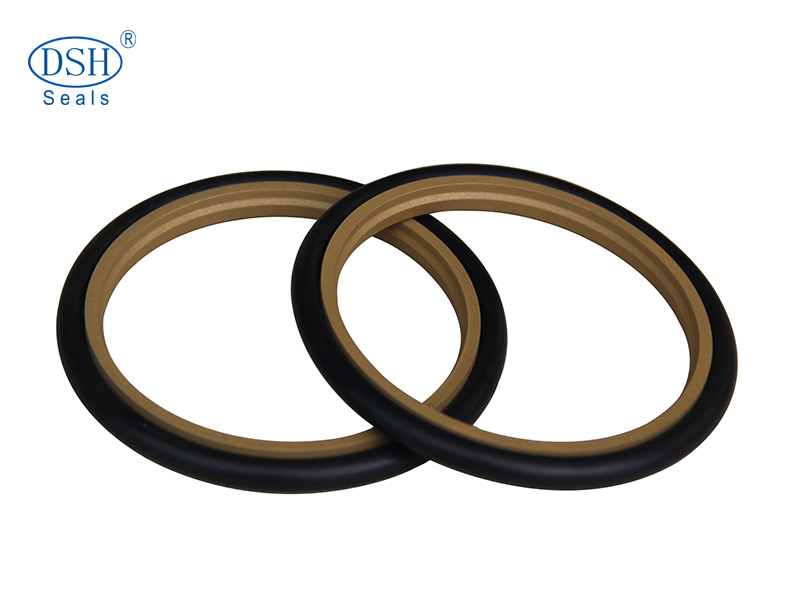

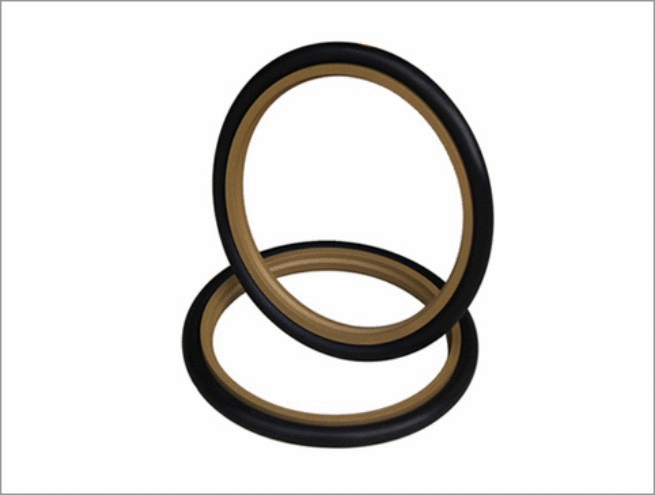

階梯組合密封圈 DSJ

代碼：DSJ
壓力≤(MPa)：60
速度≤(m/s)：15
溫度℃：-45/+200
材料：NBR/PTFE/FKM
介質：液壓油、阻燃液、水、氣
應用：液壓設備,標準油缸,機床,注射機,油壓機
訂購熱線：400-0087-996

產品詳情

-軸用密封圈

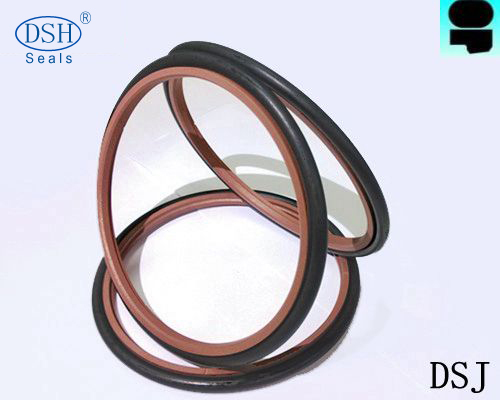

階梯組合封DSJ

-工程機械軸用密封件

階梯組合密封件

工作原理及基本知識

階梯組合密封件又稱為異形密封圈，他是由一個截面為階梯型的密封件和一個橡膠o型密封圈組合而成的廣州定制組合型密封圈的標準型號規格，主密封材料為丁腈橡膠及聚四氟乙烯等密封材料制成。

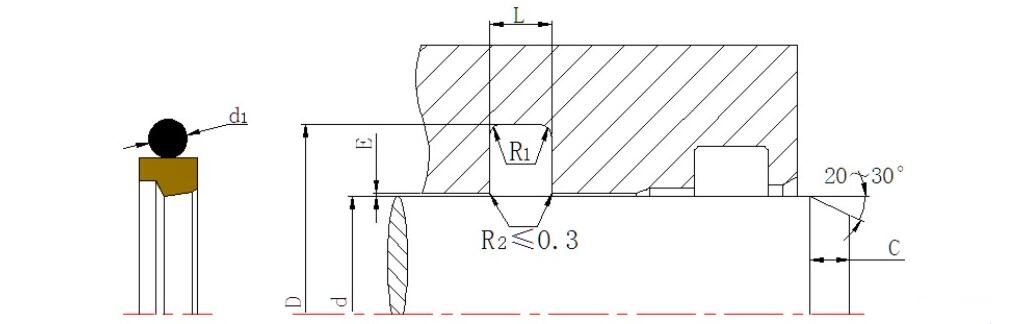

階梯組合密封件截面圖

技術參數> Technical Data

壓力>
Pressure[Mpa]

溫度>
Temperature(℃>)

速度
Sliding speed(m/s)

介質>
Medium

標準產品
tandard

-45/+200

液壓油、阻燃油、水、氣
Mineral oil based hydraulic fluids,barely

flammable hydraulic fluids,

water,air and others.

材料Material			設計標準或互換件 Standard or can fit the groove
	0圈 0-ring	滑環 Slide ring	ISO 7425/2
標準件Standard	NBR	PTFE-青銅 PTFE-Bronze	GB_T 15242.3
特殊Special (on request)	FKM	PTFE-碳纖維 PTFE-carbon	設計選用時可參考：派克密封件（Parker公司）OD系列、邁克密封件（Merkel公司）OMS-MR、特瑞堡密封圈（Trelleborg公司）RS1系列、阿斯頓密封件（AS公司）的XB系列標準。以上資料僅供參考。 RS13/RS11/RS15, GS55013/GS55011/GS55015

工作壓力Pressure	160bar	250bar	400bar
擠出間隙Max Gap E	E≤0.6mm	E≤0.4mm	E≤0.2mm

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

Installation Dimension table based on Metric Size 公制溝槽尺寸
軸徑d h9	溝槽底徑D H9	槽寬L +0.2	0型圈線徑d1	C≥	R1≤
4-18	d+4.9	2.2	1.8	2	0.4
8-25	d+7.3	3.2	2.65	2	0.4
19-150	d+10.7	4.2	3.55	3	0.8
38-250	d+15.1	6.3	5.3	5	1.2
50-255	d+20.5	8.1	7	7.5	1.6
250-700	d+24	8.1	7	8	1.6
650-1500	d+27.3	9.5	8.6	8.5	2
1000-1500	d+38	13.8	12	8.5	2
