您當前的位置：首頁 -> 產品中心

方型組合圈DSF

代碼：DSF
壓力≤(MPa)：60
速度≤(m/s)：15
溫度℃：-45/+200
材料：NBR/PTFE FKM
介質：液壓油、阻燃液、水、氣
應用：液壓設備,標準油缸,機床,注射機,油壓機
訂購熱線：400-0087-996

產品詳情

-活塞密封圈

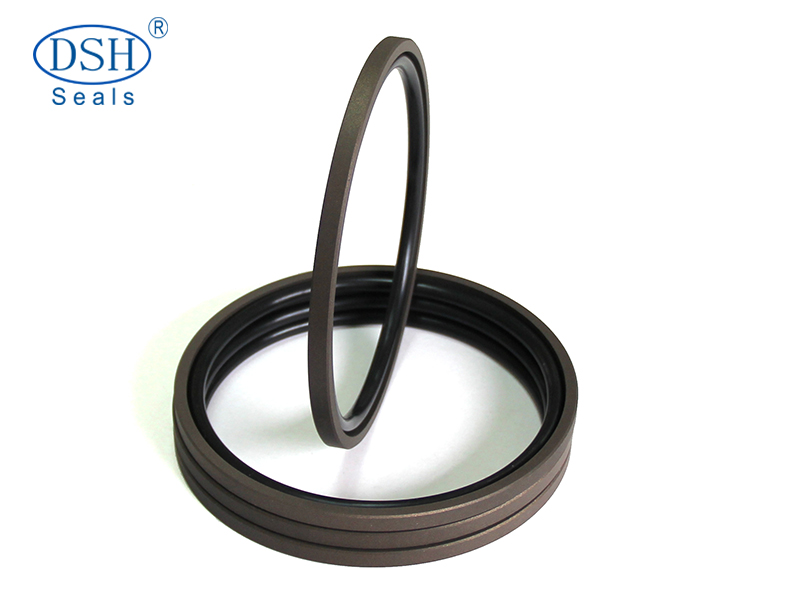

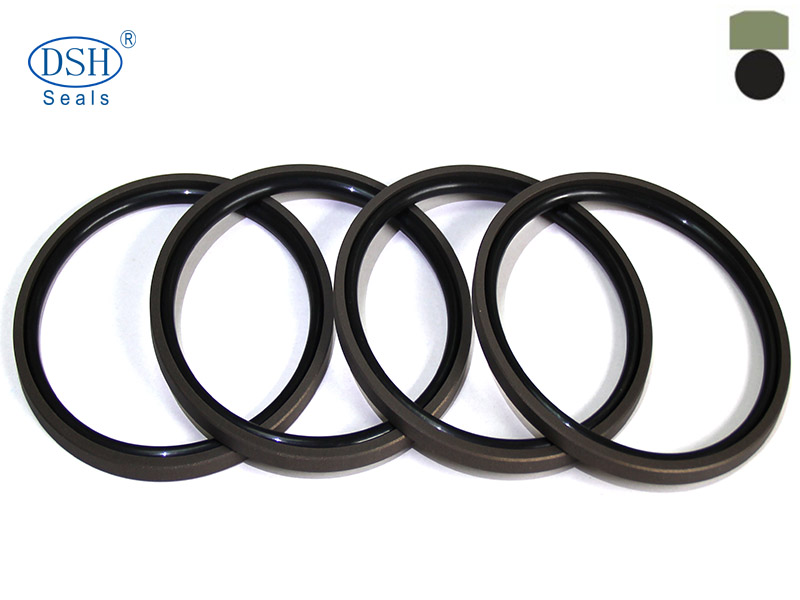

方型組合密封圈DSF

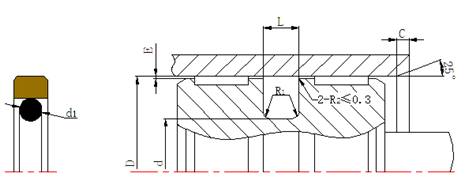

方型組合密封圈DSF截面圖

密封件,方形密封件

密封圈,方型密封圈

技術參數> Technical Data
	壓力> Pressure[Mpa]	溫度> Temperature(℃>)	速度 Sliding speed(m/s)	介質> Medium
標準產品 tandard	60	-45/+200	15	液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids, barely flammable hydraulic fluids, water,air and others.

材料 Material			設計標準或互換件 Standard or can fit the groove
	O ring & X ring	滑環slide ring	ISO 7425/1
標準設計Standard	NBR	PTFE-青銅 PTFE-Bronze	GB/T 15242.3
特殊Special (on request)	FKM	PTFE-碳纖維 PTFE-Carbon	設計時可參照特瑞堡密封圈（Trelleborg）公司PG4系列、邁克密封件（Merkel）公司OMK-MR系列、派克密封圈（Parker公司）OE系列、AS公司的YB系列，以上資料僅供參考。標準。PG44/PG42/PG46, GS55044/GS55042/GS55046

工作壓力Pressure	160bar	200bar	400bar
擠出間隙Max Gap E	E≤0.6mm	E≤0.4mm	E≤0.2mm

訂貨范例 Order Example for standard version:
缸徑 Diameter D=100mm
訂貨號 Order Code: DSF100*84.5*6.3

Installation Dimension table based on Metric Size
公制溝槽尺寸

缸徑D H9	溝槽底徑d h9	槽寬L +0.2	O型圈線徑d1	C≥	R1≤
8~24	D-4.9	2.2	1.8	2	0.4
15~48	D-7.5	3.2	2.65	2	0.4
25~110	D-11	4.2	3.55	3	8
50~140	D-15.5	6.3	5.3	5	1.2
125~320	D-21	8.1	7	7.5	1.6
330~660	D-24.5	8.1	7	8	1.6
670~950	D-28	9.5	8.4	8	1.6
1000~1500	D-38	13.8	12	8.5	2
